传承系列岩石三轴试验系统

传承系列岩石三轴试验系统

      规格型号：CCST201

传承201系列岩石三轴测试系统采用德国DOLI公司原装进口的EDC全数字伺服测控器。这种控制器具有多个测量通道，可以对其中任意一通道进行闭环控制，而且可以在试验中可以对控制通道进行无冲击转换。该控制器的操作方便，容错性强、测量准确、保护功能全、控制精度高。

传承201系列岩石三轴测试系统可以完成恒试验力控制、恒速率试验力控制（等速加载）、恒活塞位置控制（刚度试验）、恒活塞位移速率控制、恒试样变形（应变）控制、恒速率试样变形（应变）控制（等速加载）；围压加载系统可以完成恒围压控制、恒速率围压控制（等速加压）。

      传承系列岩石三轴试验系统

1）符合国际岩石力学学会ISRM岩石三轴测试要求；

2）符合美国ASTM D2664-04标准

3）符合SL264-2001《水利水电工程岩石试验规程》试验方法

主要技术规格

1.加载框架  最大试验力：1000kN，刚度：10GN/m

2.加载油缸  额定压力：21MPa，最大载荷：1000kN

3.试验力传感器  压力室内置称重式传感器，量程：0-1000kN；精度：0.1%FS

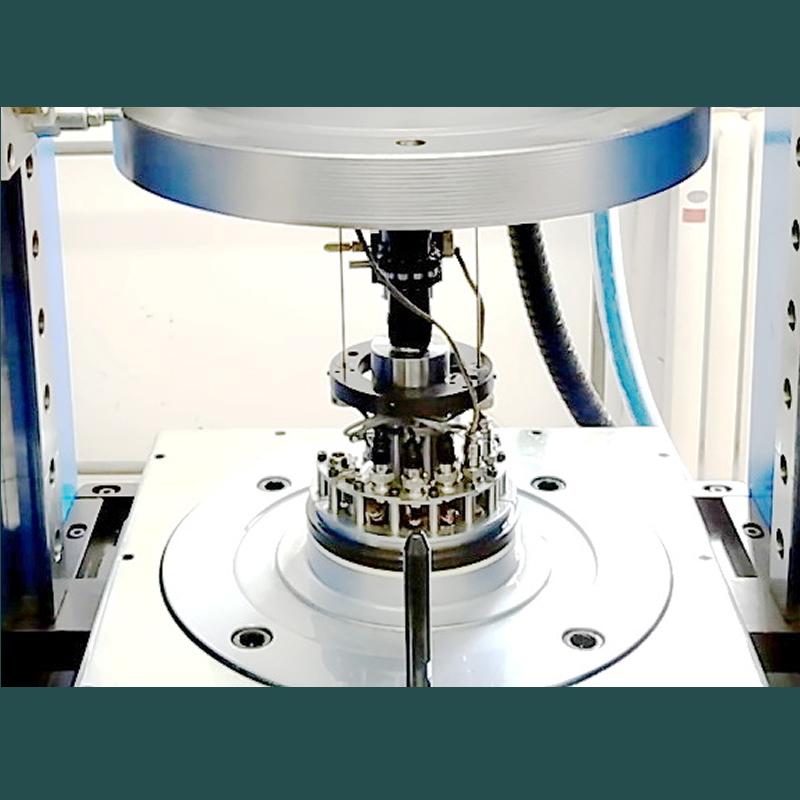

4.岩石变形引伸计  轴向量程：5mm；径向量程：1.6mm;精度：1%，轴向采用2个LVDT，5.径向采用1个LVDT，环形测量

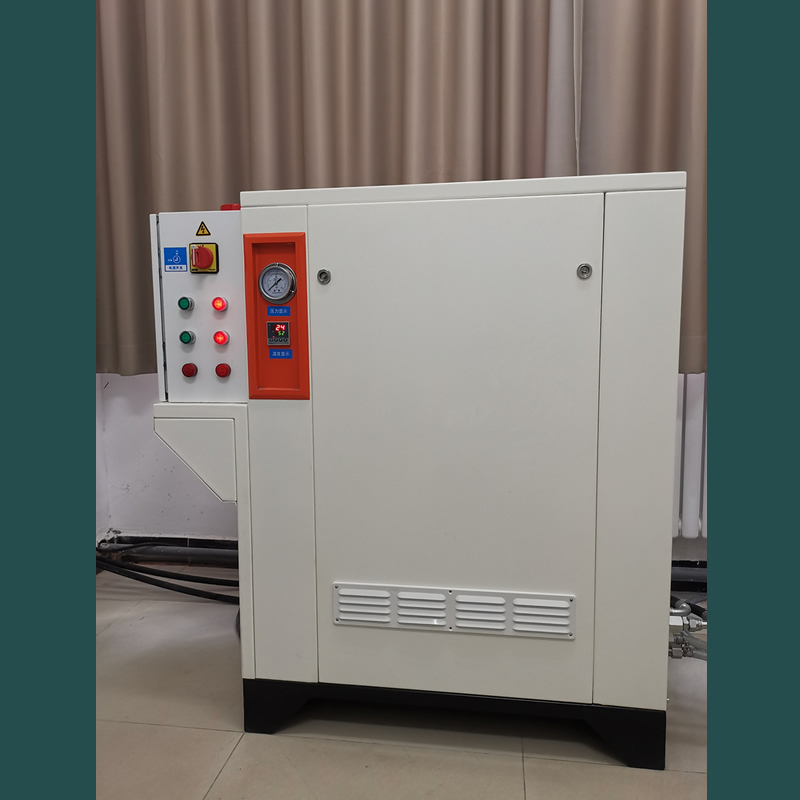

6.伺服油源  额定压力：21MPa;流量10L/min

7.伺服阀   D633-20L/min（美国）

8.全数字伺服控制器 德国DOLI公司EDC 220

9.三轴压力室  最大压力：100 Mpa；

10.试样尺寸：Ф50×100mm；Ф25.4×50mm（其它尺寸可定制）

11.围压加载装置  最大压力100Mpa

12.压力传感器 量程：0-100Mpa；精度：0.1%FS

13.冷却系统功率：1P，泵流量：0.5m³/h，最低温度：10℃

     可根据需要扩展声发射试验模块、声波试验模块、孔隙水试验模块、流变试验模块等，如需其它规格型号可联系我们。
